Detailed Product Description

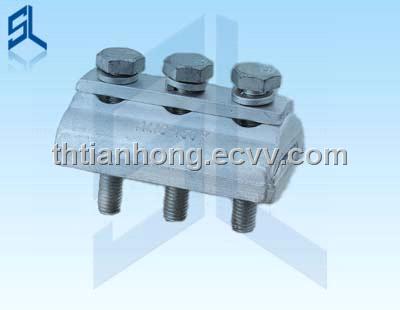

For tap-off connection of aluminum alloy conductors according to DIN 48201 and ACSR conductors according to DIN48204
Body: high strength, corrosion-resistant, aluminum 99.5.
Bolts: DIN 933, steel 8, 8, Dacromet galvanized
Pressure pad: aluminum alloy
Spring washers: DIN 1 27, steel, Dacromet galvanized
Conical washers (according to order): DIN 6796, corrosion-protected
Recommended torque moments: 1/4" NF: 9.5Nm, M8: 23Nm, M10:46Nm,
stainless steel Bolts can be made according to orders Pressure pad and spring washers only.
SPEC.:
|
Conductor Cross Section
sq. mm |
Conductor Diameter
Φ mm |
|
AL |
ACSR |
AL |
|
25-200 |
25/4-200/35 |
6.3-18.9 |
|
35-150 |
35/6-150/25 |
7.5-15.8 |
|
35-200 |
35/6-300/50 |
57.5-22.5 |
|
95-240 |
195/15-240/40 |
12.5-20.3 |
