Parking Guidance & Information System

Firstly, UD takes use of ultrasonic wave to detect the car space to see if it is occupied by vehicles and transfer relative command to LED Indicator which will turn from green to RED when occupied, or it will keep GREEN; meanwhile, the UD transmit its status message to ZCU immediately, and ZCU will collect and forward the information to CCU; CCU processes these data and sends the relevant command to ZCU and LED panel.

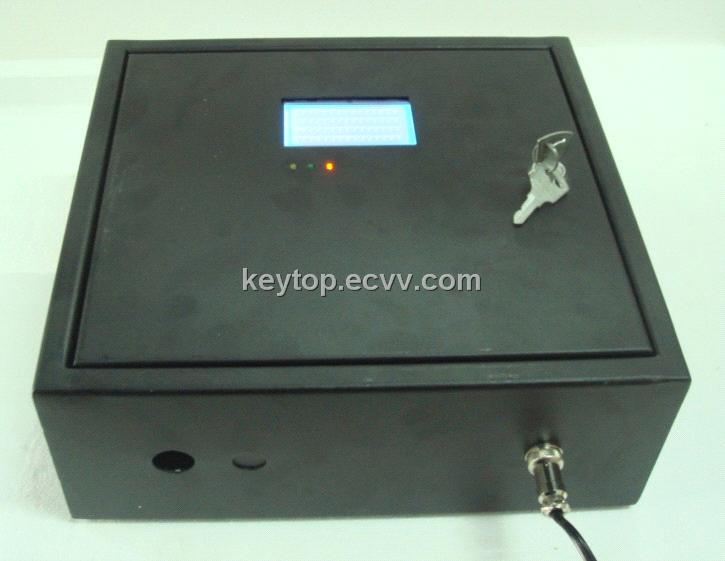

1)Specification:
Size: 30*24. 5*6(CM)
Work temperature: -20+80℃
Rate Voltage: DC 24V
Rate current: 70mA
Communication: RS-485 serial port (sensor/sensor/CCU)
Baud: RS-485-B: 4800bps, RS-485-C: 9600bps
Distance: ≦1000M

2)Main function:
①. It is to inquire about the relevant sensors' status via RS485-B by turns, and forward the data to CCU by RS485-C. Meanwhile, the
ZCU forwards the command of CCU to LED screen via RS485-B.
②. The RS485-B data bus can support 60 UD in max., whose addresses must not be set repeatedly.

3.   We have the most successful cases in China, pls kindly note below about some of them:



1 April, 2007                        700 cars                Singapore                            causeway point(OEM)
2 April, 2007                        300 cars                Singapore                          NorthPoint shopping plaza(OEM)
3 May, 2007                  1400 cars            Singapore                          Jurong Point  Shopping Centre(OEM)
4 July, 2007                      2000 cars              Xiamen                                    Hexiangxi Road
5 August, 2007            590 cars              Singapore                        Paragon Shopping Center(OEM)
6 Sep, 2007                        1800 cars            Shenzhen                            Headquarter of Wal-mart
7 Sep, 2007                        600 cars                Singapore                          Square 2(OEM)
8 Dec, 2007                    400 cars                Kunshan                              Parking lots of civil gymnasium
9 Dec, 2007                      500 cars                    Singapore                        Millenia walk shop(OEM)
10 Jan, 2008              300 cars                    Beijing                                            Parkson Shopping Center
11 March, 2008      2100 cars              Taipei                                            Taipei municipal CarPark
12 April, 2008              1200 cars                Singapore                          City Square Mall(OEM)
13 April, 2008                310 cars                Indonesia                                Cambridge city square of Medan
14 April, 2008              300 cars                      Wuxi                                                  YAOHAN(800buy) Department Store
15 May, 2008                200 cars                  Changchun                              CHARTER Shopping Center
16 May, 2008                700 cars                  Tianjing                                            Railway Station
17 May, 2008                200 cars                Weifang                                          JiaLeJia supermaket
18 May, 2008            1000 cars                Beijing                                              SOLANA Lifestyle shopping park
19 July, 2008                3850 cars            Singapore                                    Changi Airport(OEM)
20 August, 2008        200 cars            Japan                                                      Shin-Tokyo  Building(TOKYO Marunouchi)
21 August, 2008        70 cars                  Beijing                                                  hongqiao pearl-market
22 Sep, 2008                3160 cars          Philippines                                        Mall of Asia (Manila SM)
23 Oct, 2008                  1500 cars            Singapore                                            Harbourfront Centre(OEM)
24 Nov, 2008                      320 cars          Thailand                                                    Kasikorn Bank

25. Feb, 2009           241 bays         Xuchang                             PANGDONGLAI Plaza

26. April, 2009         105 bays          Spain                               OviedoBus station

27. May, 2009           330 bays         Chengdu                           CNPC South China branch

28. May, 2009           109 bays        Beijing                               Ocean family

29. June, 2009           650 bays          France                                   Alizes

30. July, 2009             890 bays          Kunming                        THE TWIN TOWERS

31. July, 2009             1700 bays         Philippines                         SM megamall

32. Aug, 2009               1160 bays       Poland                                 Krakow airport

33. Aug, 2009             170 bays           Slovakia                             CASSOVAR

34. Aug, 2009             158 bays            Iran                               Shiraz shopping mall

35. Sep, 2009                   50 bays           Norway                       subsea7 office building
