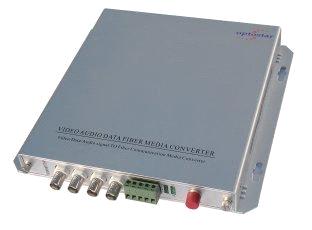

1-4 Channel Video+1Channel Data Fiber Mux

Specifications

§1.1 Introduction

EBDV series digital fiber mux (Fiber mux for short) is complete digital highspeed fiber transmission product.

 Using advanced fiber communication technology,  digital video technology and data communication

 technology and adopting reliable large scale special integrated circuit and whole surface by decoration,

it is one of the most advanced transmission product for longdistance and highdistinguishability video

monitoring at present.

This product is made up of fiber transmitter and fiber receiver and can transmit 1-

4 channels broadcasting positive video signal,  1 channel high-

speed positive and negative asynchronous data signal.

§1.2 Characteristics

² ASIC design SMT craftwork

² Complete digital fiber transmission platform and flexible configuration of different signal

² Two types: standalone,  desktop; card,  rack

² Independent intellectual property large-scale special-purpose integrated circuit core

² Transmit on one fiber,  double fibers is also selected.

² PAL/NTSC/SECAM auto-negotiation,  broadcasting transmission quality

² Provides bi-directional asynchronous data (positive and negative)

² Provides one channel asynchronous data, the transmit speed can reach more than

 115.200Kbps.

² Asynchronous data are RS232/RS485/RS422/ Manchester code.

§1.3 Technical Specification

Optic fiber

Transmission range:

0~20Km (single-mode fiber,  standard type)

0~60Km (single-mode fiber,  long distance type)

0~120Km (single-mode fiber,  super long distance type)

0~2Km (multi-mode fiber,  standard type)

Note:

transmission range is affected by loss of optic fiber and other index,  so the actual range may be different

 from the above data.

 Video

Channel Nos:             1-4 positive channels

Format:                  PAL/NTSC/SECAM

Video Signal:             1VP-P

Video Impedance:          75Ω

Bandwidth:               6.5MHz

Frequency:               16.5MHz

Digitization:              8-10bit

DG:                     1%(Typical value)

DP:                     1?(Typical value)

SNR:                    70dB(Typical value)

Color brightness time extension difference:   10ns(Typical value)

Color brightness gain difference:            ±10%(Typical value)

Asynchronous data

Interface:          RS232/485/422 Manchester

Working mode:     full/half duplex

Transmit rate:       300~115.200Kbps

Error code rate:      <1×10 –9

Data connector:      RJ45

§1.4 Working condition

Voltage: AC180V ~ 240V; DC –48V; DC +24V

Power Consumption: ≤5W

Working temperature: -20°C~50°C

Storage temperature: -40°C~+70°C

Relative humidity: 95%

No causticity and solvent,  dust free,  and no strong magnetic interference.

§1.5 Dimension

   210mm×136mm×24mm

§1.6 Packing

Inside the box listed the following:

Fiber transmitter/Fiber receiver                    2

User’s manual                                  1
