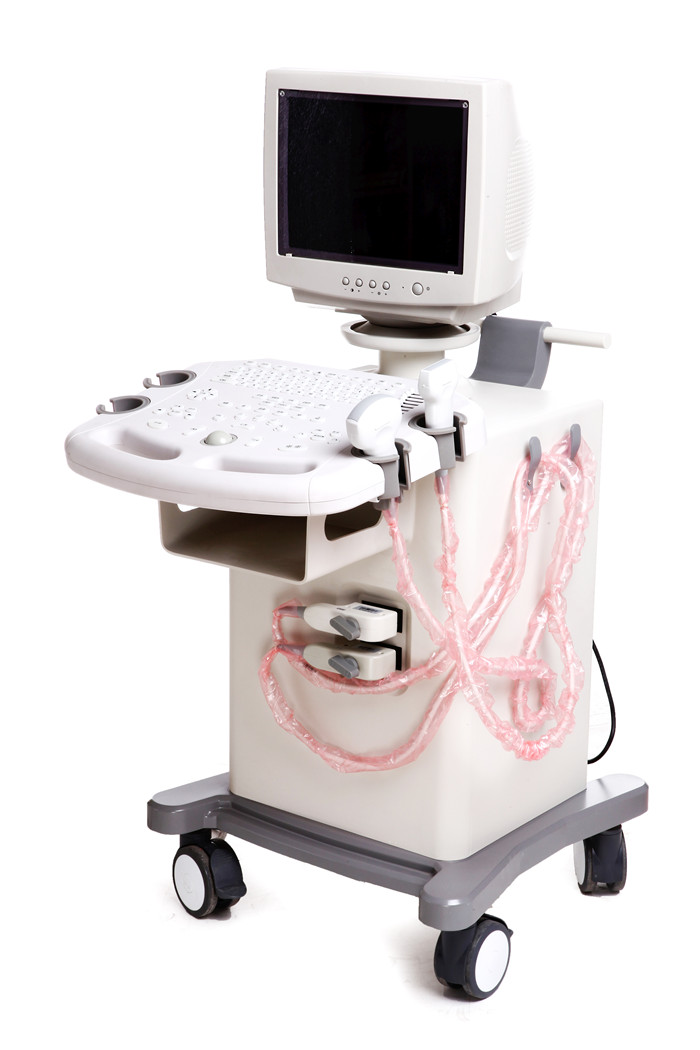

digital trolley ultrasound scanner sysem B model convex ultrasound

Standard Spec

Optional

Probe

3.5C50CX

3.5C20CX

6.5C11CX

7.5L40CX

Probe kind

3.5MHz convex probe

3.5MHz micro-convex probe(cardiac)

6.5MHz micro-convex probe.(vaginal)

7.5MHz  linear probe

Display Depth:(mm)

240 (Max)

Monitor

10 inch

Scanning mode

B, B+B, B+M, M, 4B

Image gray scale

256

TCG adjustment

8 segment

Depth adjustment

40mm-240mm

Storage

U plate

Dynamic range

100dB

Focus adjusting

available

Focus spacing

5 grades

Cine loop

512

Partial zoom

2.0 (real time and frozen)

Depth promote

In  B, B+B mode

Frame

In  B, B+B mode (8 stalls)

Reversal

Up/down, left/right

zoom

×1.0, ×1.2, ×1.6,×2.0

Image Orientation

Left and right, up and down image reverse. (lateral and vertical inversion)

Focus:

17 steps dynamic focusing and sound penetrating lens, 4 kinds of focus.

Memory capacity:

512×512×8bit×512

Display:

25cm Black-White CRT.

Measurement & Calculation

Distance, Area, Circumference, Heart rate, depth and valve speed

Obstetric checking software: for BPD; FL; CRL; GS; HC; AC; fetus weight, delivering date, pregnancy time.

distance, area, circumference, heart rate depth and valve speed

Obstetric checking software: for BPD; FL; CRL; GS; HC; AC; fetus weight, delivering date, pregnancy time.

Display info

Date and time display; Patient information input(name, gender), date and registration code display,  doctor name, hospital name; full screen character edit function.

Images processing:

8 frame co-relations and 18 Gamma calibrations for image processing.

STC adjustment with digital step control for any points in the image, which enable the doctor to get ideal image.

USB port

Available

(Date communicetion interface: USB)

Body marks

27

Power consumption

＜150VA

Dimensions:

CLOSE 440*370*285 (length * width* height, unit: mm )

OPEN   630×370×285

Weight:

13 Kg

Probe, type

Convex probe, 3.5C50CX (R=50mm)

standard probe frequency MHz

3.5

probe frequency  (MHz)

2.5≤f≤5.5 (2.5/3.0/3.5/4.0/4.5/5.0/5.5)

2.5

3.5

5.5

Scanning depth  (mm)

≥140

≥140

≥80

Horizontal resolution (mm)

≤3

depth≤80

≤4

80＜depth ≤130

≤3

depth≤80

≤4

80＜depth ≤130

≤2

depth≤40

Axial

resolution (mm)

≤2

depth≤80

≤2

depth≤80

≤1

depth≤40

Dead Zone (mm)

≤7

≤7

≤5

Transverse Geometric position (%)

≤10

≤10

≤10

Longitudinal Geometric position (%)

≤10

≤10

≤10

Probe, type

micro-convex probe (cardiac), 3.5C20CX (R=20mm)

standard probe frequency MHz

3.5

probe frequency  (MHz)

2.5≤f≤5.5

2.5

3.5

5.5

Scanning depth  (mm)

≥140

≥140

≥80

Horizontal resolution (mm)

≤3

depth≤80

≤4

80＜depth ≤130

≤3

depth≤80

≤4

80＜depth ≤130

≤2

depth≤40

Axial

resolution (mm)

≤2

depth≤80

≤2

depth≤80

≤1

depth≤40

Dead Zone (mm)

≤7

≤7

≤5

Transverse Geometric position (%)

≤10

≤10

≤10

Longitudinal Geometric position (%)

≤10

≤10

≤10

Probe, type

Vaginal micro-convex probe, 6.5C11CX (R=11mm)

standard probe frequency MHz

6.5

probe frequency  (MHz)

5.5≤f≤8.5  (4.5/5.0/5.5/6.5/7.0/7.5/8.0/8.5)

5.5

6.5

8.5

Scanning depth  (mm)

≥80

≥40

≥40

Horizontal resolution (mm)

≤2

depth≤40

≤2

depth≤40

≤2

depth≤40

Axial

resolution (mm)

≤1

depth≤60

≤1

depth≤40

≤1

depth≤40

Dead Zone (mm)

≤5

≤4

≤4

Transverse Geometric position (%)

≤10

≤10

≤10

Longitudinal Geometric position (%)

≤10

≤5

≤5

Probe, type

linear probe, 7.5L40CX

standard probe frequency MHz

7.5

probe frequency  (MHz)

6.5≤f≤8.5

6.5

7.5

8.5

Scanning depth  (mm)

≥50

≥50

≥50

Horizontal resolution (mm)

≤2

depth≤40

≤2

depth≤40

≤2

depth≤40

Axial

resolution (mm)

≤1

depth≤50

≤1

depth≤50

≤1

depth≤50

Dead Zone (mm)

≤3

≤3

≤3

Transverse Geometric position (%)

≤10

≤10

≤10

Longitudinal Geometric position (%)

≤5

≤5

≤5
