Wind Power Slewing rings for critical pitch and yaw applications

Specifications

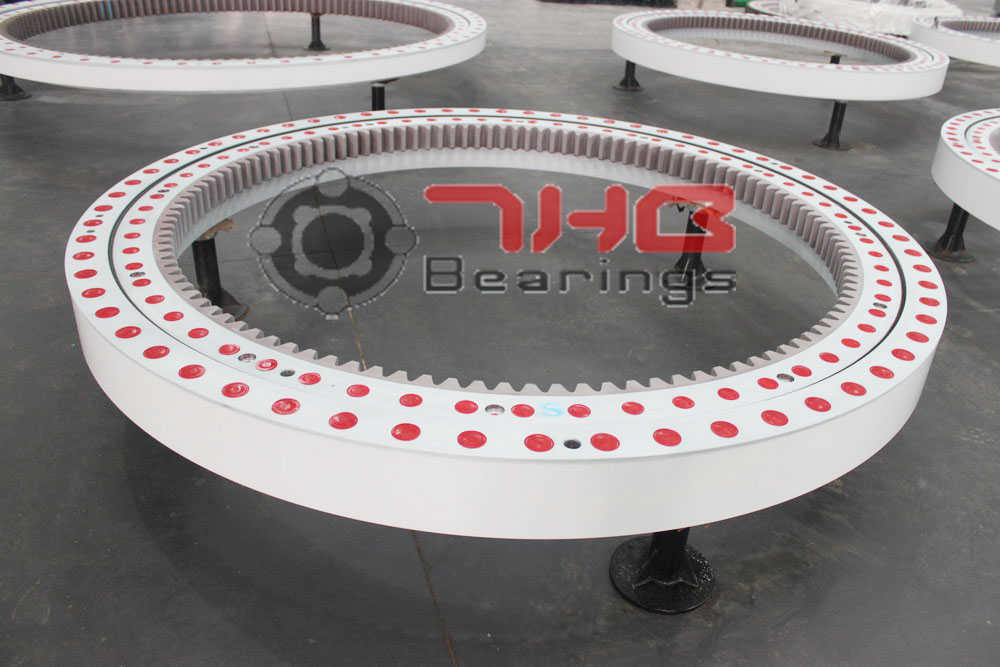

THB's pitch bearings allow the turbine blade to be indexed or positioned to optimize blade angle, depending on wind speed. Our yaw bearings allow the turbine nacelle to rotate into the wind and support the nacelle on the tower.

Types:Generally, yaw and pitch bearing structures are single row ball slewing rings four-point contact bearing and double row ball slewing ring four-point contact bearing. And both these two types of bearings can be further divided into bearings without gears, bearings with internal gears, bearings with external gears according to gear position.

Material and heat treatment

Rolling elements' material: GCr15 or GCr15SiMn bearing steel

Rings' material: 42CrMo

Value of notched bar impact work: less than 27J at -20oC

Hardness of rings: 55HRC~62HRC after hardening and quenching

Hardness of raceway: 55HRC~62HRC after hardening and quenching

Width of soft area: larger than plug diameter +35mm at the groove of the plug

Gear: involute cylindrical gear with radial modification coefficient x=+0.5; precision and modulus as ISO standard

Radial and axial clearance of yaw bearings: 0~50μm

Radial and axial clearance of pitch bearings: less than 0μm

Lubrication: through lubrication hole(screwed hole: M10×1)

Seal material: NBR

Spacer: self-lubricated spacers,which can compensate for lubrication when lubrication oil is unevenly distributed in order to maintain best lubrication status between balls and groove contact areas.

Cage: integrated steel cage which has simple structure and can save space and accommodate more balls to increase load capacity. Compared with traditional segmented cage, integrated cage is easier to assemble and more stable and reliable.

Preservation treatment: except for groove and gear all other surfaces should be applied thermal spraying anti-corrosion treatment according to ISO standard, when applied zinc coating, the thickness of anti-corrosion should be no less than 160μm, other anti-corrosive treatment shall be applied if it meets performance requirements of the machine.

Wind turbine applications:

Pitch and yaw

High and low wind speed

Land-based or offshore

800KW to 3.0 MW

Critical operating temps to -40oC

Main products and application position:

Model 1: 011.50.2126.03

?1948×?2390×130

Structure: single row four-point contact ball slewing with external gear

Application: 1.25MW WTG yaw bearing

Model 2: 013.40.1905.03

?1680×?2038×135

Structure:single row four-point contact ball slewing with internal gear

Application: 1MW WTG Yaw bearing

Model 3: 013.40.1926.03

?1712×?2050×126

Structure:single row four-point contact ball slewing with internal gear

Application:750KW WTG Yaw bearings

Model 4: 013.40.2720.03

?2469.6×?2908×137

Structure:single row four-point contact ball slewing with internal gear

Application:1.5MW Yaw bearing

Model 5: 013.50.1300.03

?1092×?1480×126

Structure:single row four-point contact ball slewing with internal gear

Application:900KW WTG Yaw bearing

Model 6: 013.50.1800.03

?1580×?1971×112

Structure:single row four-point contact ball slewing with internal gear

Application:800KW WTG Yaw bearing

Model 7: 030.30.1265.03

?1111×?1420×146

Structure: Double-row ball slewing bearing without gear

Application:800KW pitch bearing

Model 8: 033.30.1487.03

?1284×?1635×142

Structure: Double-row ball slewing bearing with internal gear

Application:850KW WGT pitch bearing

Model 9: 033.30.1500.03

?1210×?1670×132

Structure: Double-row ball slewing bearing with internal gear

Application:900KW WGT pitch bearing

Model 10: 033.30.1715.03

?1454×?1900×140

Structure: Double-row ball slewing bearing with internal gear

Application:1.25MW WGT pitch bearing

Model 11: 033.30.1700.03

?1470×?1870×142

Structure: Double-row ball slewing bearing with internal gear

Application:1.25MW WGT pitch bearing

Model 12: 033.40.1822.03

?1560×?2000×183

Structure: Double-row ball slewing bearing with internal gear

Application:900KW WGT Yaw bearing

Model 13: 033.40.1900.03

?1657.3×?2080×168

Structure: Double-row ball slewing bearing with internal gear

Application:1.5MW WGT Pitch bearing

Model 14: 033.40.1900.03K1

?1657.3×?2080×182

Structure: Double-row ball slewing bearing with internal gear

Application:1.5MW WGT Pitch bearing

Model 15: 032.45.2333.03

?1932×?2400×178

Structure: Double-row ball slewing bearing with internal gear

Application:2MW WGT Pitch bearing

Model 15: 033.45.2215.03

?2135×?2618×185

Structure: Double-row ball slewing bearing with internal gear

Application:1.5MW WGT Pitch bearing

Model 16: 032.45.2778.03

?2570×?3141.6×195

Structure: Double-row ball slewing bearing with external gear

Application:3MW WGT Pitch bearing

Model 17: 033.50.2220.03

?1960×?2408×194

Structure: Double-row ball slewing bearing with internal gear

Application:2MW WGT Pitch bearing

Model 18: 033.50.2304.03

?2020×?2482×190

Structure: Double-row ball slewing bearing with internal gear

Application:2MW WGT yaw bearing

Model 19: 033.50.2410.03

?2147×?2620×195

Structure: Double-row ball slewing bearing with internal gear

Application:3MW WGT pitch bearing
