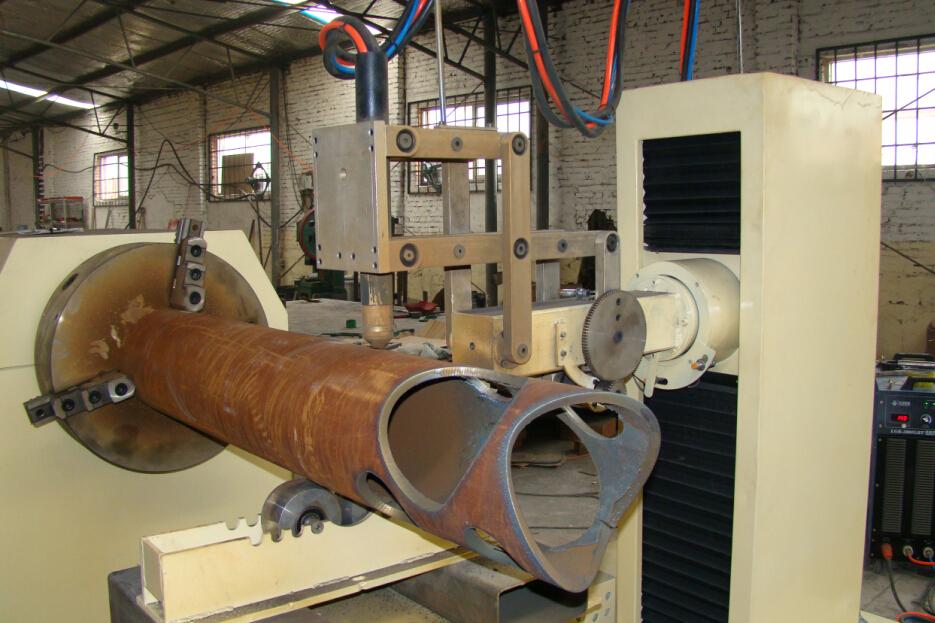

5 axis cnc steel pipe plasma cutting machine

Specifications

5 axis cnc steel pipe profile plasma cutting machine

Brief introduction:
Steel pipe profile cnc plasma and flame cutting machine is special CNC equipment which is used for cutting metal pipe automatically.It can realize auto program and auto CNC nesting work for any complicated joint type of intertube,pipe,etc. and can cut any type welding bevel at one time.This product is widely used for steel structure,shipbuilding,bridge and heavy machine industries.Suitable fo cutting cylinder branch,two or three -layer saddle cutting of the main pipe.It is suitable for large quantities of professional intersection pipe cutting.Cutting material: low carbon steel, stainless steel and non-ferrous metal, etc. machine can be designed according to the different needs of users.

Feature:

1.Equipped with professional control system for variety types of cuts, including tees, miters, saddles, centerline offsets, multiple intersections, elbow supports, gusset slots; round, rectangular, saw cut, overlapping pipe holes, re-pads with axial offsets and baseline or work point offsets, , and other types of intersecting cuts.

2. Precise casting parts and strict manufacture and test procedures ensure high accuracy, reliability and durability.

3.Integrated with specialized programming and computing modules for complicated large steel structure construction, it can generate CNC codes from AutoCAD drawings to save operators' and engineers' time. And these modules are compatible with IGES, DXF, SAT and STL files.

4.Automatic, servo driven height sensing system compensates vertical position for out-of-round pipe. In-feed and out-feed conveyors available for loading/unloading.

5.3D operating interface for easy operation.

Technical parameters:

V:Packaging & Delivery:

Packaging:standard export plywood case

Delivery:20 working days after payment.

VI:After-sale service:

Warranty

One year warranty for the whole machine;

After-sales Service

1.Free operation video for installation,any technical  problems can be well settled via email,telphone and other online communication tools.

2.Oversea service by our engineers can be provided,if required,foreign customers are welcome to our factory for free on-site traning on installation and operation.

3.Free upgradion of nesting softwares.

4.Free technical recommendation and solution for welding and cutting by experienced engineers.
