5-125 Tons European Style Double Girder Overhead Crane with Hook

Specifications

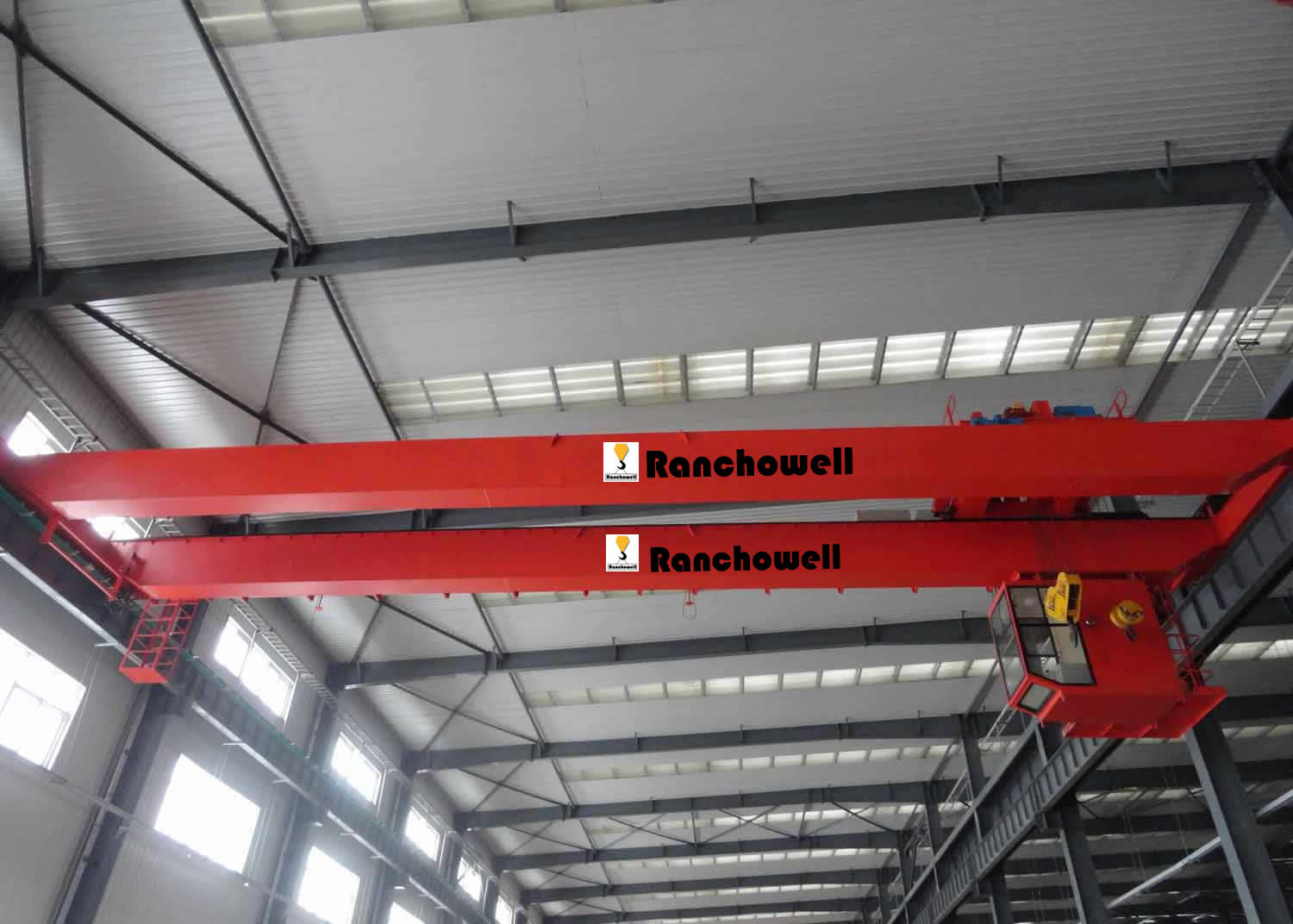

5-125 Tons European Style Double Girder Overhead Crane with Hook (Bridge Crane)
QD European Style Hook Bridge Crane

European Style Overhead Crane with hook is the new generation of lifting equipment with the following advantages:

1) European optimization design, low dead-weight, small wheel load, and short size.

2) Small boundary dimensions can reduce the costs of plant construction, save capital investment of lifting, heating and so on.

3) Good driving capacity, double lifting speed, frequency control of trolley and crane.

4) Using high quality components can reduce failure rate and maintenance costs.

5) A variety of patterns meet customers' needs.

Mechanical feature

1)  Double welding box girder, DIN/FEM standard deflection.

2)  Material Q235B or Q345B. (Similar to the international steel Fe360 or Fe520)

3)  Whole length CNC cutting for complete web plate, high deflection accuracy.

4)  High quality automatic welding and NDT inspection.

5)  Shot-blasting Sa2.5 for complete girder after welding, stress release.

6)  Epoxy zinc rich high quality painting, 2x2 with 140μm.

7)  10.9 class High tension bolts mounting between girder and legs, life time safe connection.

8)  Double flange or flat wheels, anti-friction bearings, cellular buffers, derailment protectors.

9)  Full-length service platform along the crane bridge is supplied, where it is equipped with protective hand railing and toe strips.

Brakes

Failsafe magnetic or hydraulic brakes of 150% torque or more are fitted on shaft extensions. For heavy duty cranes a second brake can be mounted to ensure failsafe operation.

Electrification and outfitting

1)  Conductor power supply.

2)  Phase control guard opens the main contactor in case of phase failure.

3)  All hoist and crane movements are independent and can be run simultaneously.

4)  Contactors meet crane applications, rated for severe vibration.

5)  The control panels are finished to withstand corrosion, IP55.

6)  Heavy duty plug head

7)  The components are positioned in a maintenance friendly way, and the whole layout provides good protection against accidental contact.

8)  The multi-wire type fixed cables with plastic insulation are intended for crane usage.

9)  Cables are coded either with numbers, colors or tags for easy identification.

10) The flate cables used for festoons are PVC insulated flexible flat cables rated for 450/750V, specially designed for cranes, hoists.

11) Festoon cables are suspended on cable saddles, fixed to cable trolleys, running in a galvanized C-track, which is connected to the main girder with bolted or welded support brackets.

Control mode

1)  Pendant

     Independent festoon station or fixed suspended under hoist.

     Protection class IP65.

2)  Remote Control

     Easy control, no additional driver, remote access.

     Two steps push button or joy stick station with emergency stop.

     Protection class IP65.

3)  Cabin Control

     Professional chairs, adjustable and fully turning.

     Multi-faceted window, big view.

     Two steps push button or joy stick station with emergency stop

Safety protection

1)  Rain cover for outside hoist, driving units, electrical cubicle.

2)  Warning indicator: flashing lights and warning sound.

3)  Wireless infra-detector for anti-collusion

4)  Various safety limit
